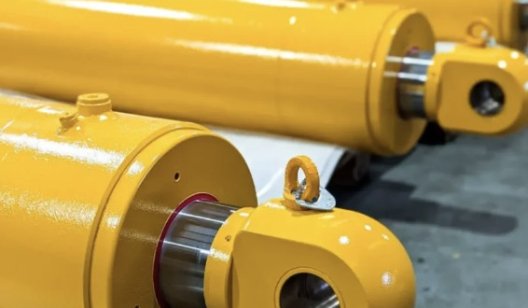

Гидравлические цилиндры: устройство, виды, особенности выбора и применения

Гидравлический цилиндр — это ключевой исполнительный механизм любой гидросистемы, обеспечивающий преобразование энергии рабочей жидкости в поступательное усилие. Именно он поднимает стрелы экскаваторов, выдвигает опоры кранов, управляет ковшами погрузчиков и выполняет десятки других задач в промышленности, сельском хозяйстве, коммунальной и строительной технике. Простота конструкции сочетается здесь с высокой надёжностью, а компактные размеры позволяют передавать огромные усилия при минимальных потерях.

Конструкция и принцип работы

Базовое устройство гидроцилиндра включает:

• Корпус (гильзу) — металлическую трубу, внутри которой перемещается поршень.

• Поршень — разделяет полости цилиндра и служит опорой для штока.

• Шток — передаёт усилие на внешний механизм.

• Уплотнения — предотвращают утечки рабочего масла.

• Крышки и крепления — обеспечивают герметичность и монтаж цилиндра на технику.

Принцип работы прост: насос подаёт масло под давлением в одну из рабочих полостей, создавая усилие, которое перемещает поршень и шток. Когда поток направляется в другую полость, движение идёт в обратную сторону.

За счёт отсутствия сложных кинематических пар гидроцилиндры демонстрируют высокую эффективность и долговечность.

Основные виды гидроцилиндров

Существует несколько ключевых типов, каждый из которых оптимален под свои задачи.

1. Поршневые двухстороннего действия

Самые распространённые модели. Обеспечивают усилие как на выдвижение штока, так и на его втягивание.
Используются в экскаваторах, сельхозтехнике, промышленном оборудовании. Отличаются стабильностью и высокой точностью перемещения.

2. Плунжерные (штоковые) одностороннего действия

Работают только на выдвижение штока, а возврат происходит под воздействием внешней нагрузки или пружины.
Чаще всего применяются в подъёмниках, гидравлических домкратах, прессах и мусоровозах.

3. Телескопические цилиндры

Состоят из нескольких секций, что позволяет получать огромный рабочий ход при компактной длине корпуса.
Незаменимы в самосвалах, автовышках, коммунальной технике, погрузчиках и манипуляторах.

4. Гидроцилиндры специального назначения

Сюда входят поворотные, тормозные, блокировочные и другие варианты. Они проектируются индивидуально под конкретную машину или механизм.

Преимущества гидравлических цилиндров

• Высокая мощность и усилие — гидравлика обеспечивает значительную силу при небольшом размере цилиндра.

• Плавность хода — движение контролируется давлением масла, что исключает рывки и нагрузки на конструкцию.

• Надёжность — при правильной эксплуатации цилиндры служат годами без серьёзных ремонтов.

• Универсальность — используются в десятках сфер: от сельского хозяйства до авиации.

• Возможность точной регулировки — давление легко изменять, подстраивая систему под конкретные условия работы.

Типичные области применения

Гидроцилиндры устанавливаются практически на любой технике, где требуется контролируемое движение:

• Строительная техника: экскаваторы, погрузчики, грейдеры, катки.

• Коммунальная техника: мусоровозы, подъемники, манипуляторы.

• Сельхозмашины: опрыскиватели, плуги, пресс-подборщики.

• Промышленность: прессы, станки, литейные формы.

• Транспорт: самосвалы, эвакуаторы, краны.

• Спецоборудование: аварийно-спасательные инструменты, подъёмные платформы.

Фактически, в любом месте, где нужна сила и точность, применяется гидроцилиндр.

Как правильно выбрать гидравлический цилиндр

При подборе важно учитывать несколько параметров, которые напрямую влияют на эффективность и срок службы:

1. Рабочее давление
   Стандартные цилиндры рассчитаны на 160–250 бар, но для тяжёлой техники используются модели до 350 бар.

2. Диаметр поршня и штока
   От этих размеров зависит усилие, которое может передавать цилиндр, а также устойчивость к боковым нагрузкам.

3. Длина хода
   Выбирается в зависимости от требуемого перемещения механизма.

4. Способ крепления
   Шарнирные уши, проушины, фланцы, вилки, опоры — важно учитывать родное место монтажа.

5. Тип уплотнений
   Для высокотемпературных или загрязнённых условий нужны усиленные уплотнительные группы.

6. Качество поверхности штока
   Твёрдость хромового покрытия напрямую влияет на ресурс узла.

7. Условия эксплуатации
   Температура, влажность, вибрации, загрязнённость — всё это влияет на выбор конструкции.

Если параметры подобраны некорректно, цилиндр будет быстрее изнашиваться, терять герметичность и работать менее эффективно.

Обслуживание и ресурс

Для продления срока службы важно:

• регулярно проверять состояние уплотнений;

• контролировать давление в гидросистеме;

• использовать чистое, подходящее по вязкости масло;

• следить за чистотой фильтров;

• избегать ударных нагрузок и перегрева.

При таких условиях цилиндр способен служить десятилетиями.

Где приобрести качественные гидроцилиндры

При выборе поставщика рекомендуют обращать внимание на:

• качество металла и сварных швов;

• наличие оригинальных уплотнений;

• точность размеров;

• гарантию;

• возможность ремонта и сервисного обслуживания.

Если вы ищете надёжные гидравлические цилиндры для любой техники — их можно купить тут, выбрав подходящую модель по давлению, ходу, диаметру поршня и типу крепления.
